Descrição:

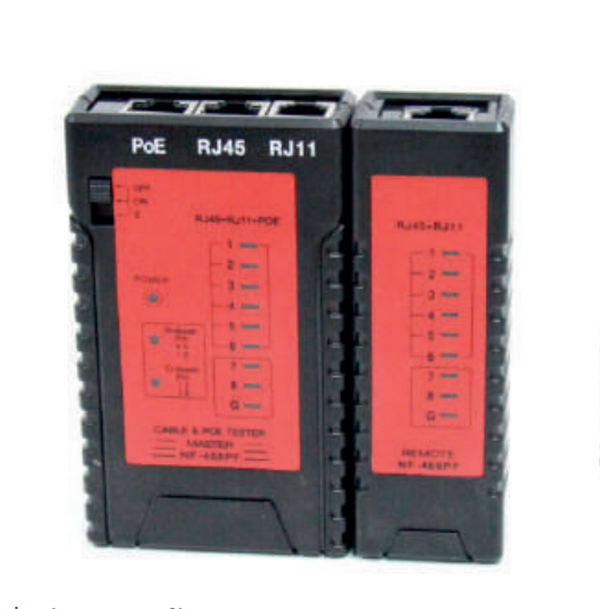

O testador de PoE 802.3af/802.3at, conectado a uma tomada RJ-45, permite testar o cabo Ethernet ativo e determinar se a energia e os dados estão presentes e identifica o tipo de equipamento de fonte de energia (Endspan ou Midspan) em sua rede.
Esta unidade é um adaptador Power over Ethernet fácil de usar para profissionais, empresas e usuários domésticos para determinar a existência de Power over Ethernet.
IMPORTANTE
• Este testador de cabo não pode testar nenhum produto eletrificado.
• Uma bateria reduplicada de 9 V é usada neste testador. A bateria deve ser trocada se aparecer alguma luz fraca.
• O teste não pode ser feito enquanto os conectores de cobre do RJ45 não estiverem totalmente pressionados. Qualquer desobediência pode levar a um dano permanente.
• Use ferramentas de qualidade para apertar os cabos.
• Retire a bateria se o testador não for usado por um longo período.
Operação:
1. Conecte uma extremidade do cabo Lan na porta RJ45 (PoE) e a outra extremidade na porta do switch POE.
2. Ligue o equipamento POE e ligue o dispositivo.
3. Quando o Led1 fica laranja, significa que midspan (45/78) está fornecendo energia.
4. Quando o Led2 fica verde, significa que o endspan (12/36) está fornecendo energia.
5. Quando o Led1 fica laranja e o Led2 fica verde,
significa que midspan & endspan (4 pares) estão fornecendo energia
Funções:
1. Ele pode testar o cabo duplo torcido correspondente 1,2,3,4,5,6,7,8 e G, enquanto isso, pode julgar a conexão errada, curto-circuito e circuito aberto.
2. “OFF” significa Desligado, “ON” significa velocidade normal, “S” significa Velocidade Lenta.
3. Arraste o botão “LÂMPADA”, a luz acenderá
II. Operação (ex.: RJ45)
Ligue o testador com bateria, escolha “ON” (grau normal) ou “S” (grau lento). Conecte o cabo RJ45
com o testador principal e o testador remoto, as luzes do testador principal se acenderão
sequencialmente de 1 a "G" conforme abaixo:
Testador principal: 1-2-3-4-5-6-7-8-G
Testador remoto: 1-2-3-4-5-6-7-8-G
A seguir estão as conexões anormais:
1. Se um cabo, por exemplo o cabo N° 3, estiver com o circuito aberto, as duas luzes N° 3 do testador principal e do testador remoto não acenderão.
2. Se vários cabos não estiverem conectados, as luzes correspondentes não acenderão. Se menos de dois cabos estiverem conectados, nenhuma das luzes estará acesa.
3. Se duas extremidades de um cabo estiverem desordenadas, por exemplo, N ° 2 e N ° 4, exiba em:
Testador principal: 1-2-3-4-5-6-7-8-G
Testador remoto: 1-4-3-2-5-6-7-8-G
4. Se dois ou mais cabos estiverem em curto-circuito, as luzes correspondentes do testador remoto não acenderão enquanto o testador principal permanecer normal.
III. Se testar painéis de remendo ou tomadas de parede, dois cabos que podem combinar entre si (por exemplo, 110P4-RJ45) serão conectados ao testado
Teste por cabo RJ45
1. Ligue a alimentação, escolha “ON” ou “S”, a luz de alimentação acenderá.
2. Se o UTP for testado, as luzes do testador principal e do testador remoto acenderão sequencialmente de 1 a 8 e circularão; se o STP for testado, as luzes do testador principal e remoto acenderão sequencialmente de 1 a G e circularão.
3. Se o cabo apresentar rompimento, desordem, curto-circuito, o resultado é o que foi dito acima.
4. Após a operação, desligue o testador
Teste por RJ11 / RJ12
1. Ligue a alimentação, escolha “ON” ou “S”, a luz de alimentação acenderá.
2. Se o cabo RJ11 for testado, as luzes do testador principal e do testador remoto acenderão sequencialmente de 2 a 5 e circularão. Se o RJ12 for testado, as luzes do testador principal e do testador remoto acenderão sequencialmente de 1 a 6 e circularão.
3. Se o cabo estiver rompido, desordenado, curto-circuito, o resultado é como o dito acima.
4. Após a operação, desligue o testador
