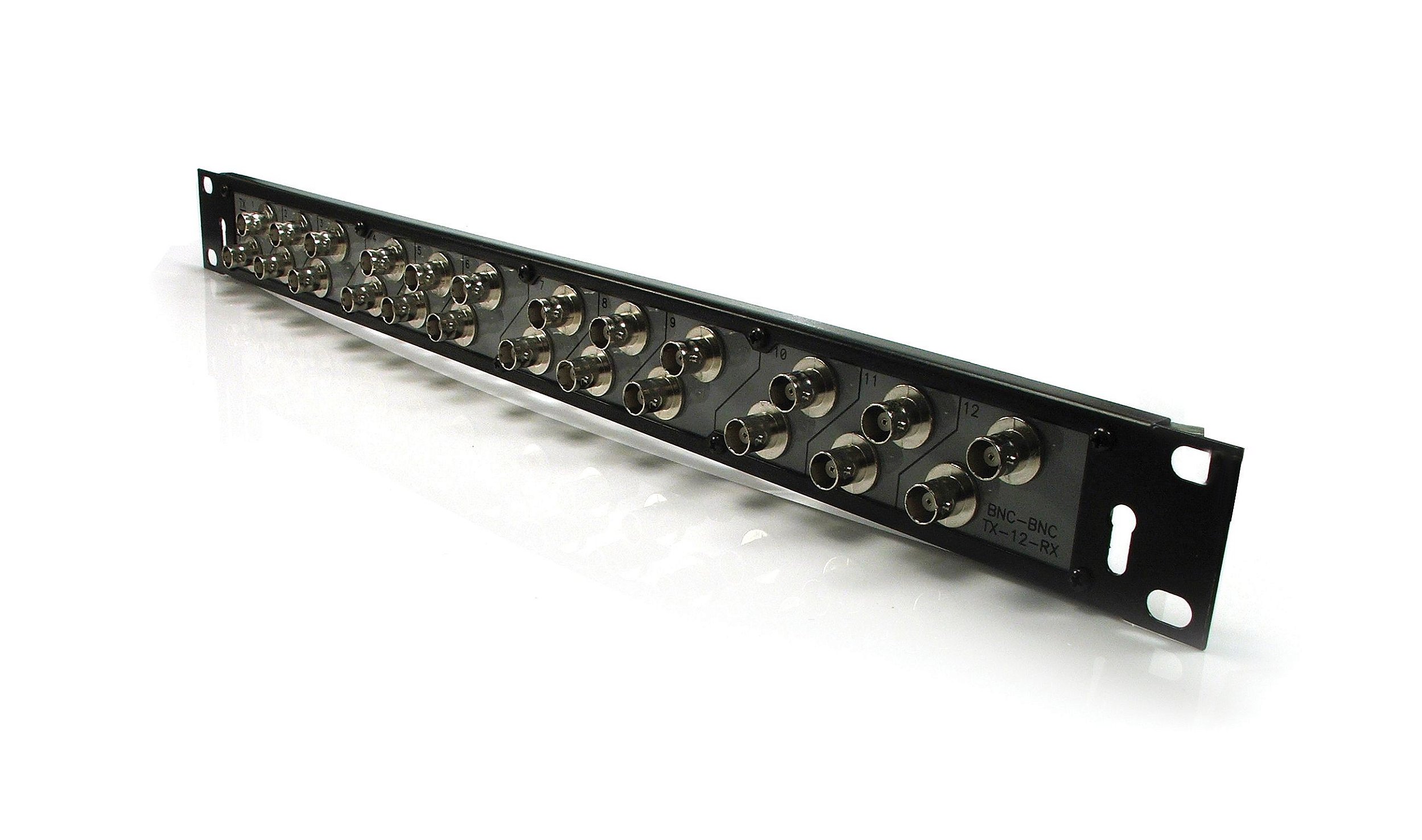

As Réguas de Passagem DID, também conhecidas como Patch Panel, funcionam como um dispositivo ocupado por tomadas de conexão de cabos, que centraliza as conexões coaxiais entre os diversos equipamentos de uma rede. Ideal para realizar espelhamento e distribuição de forma organizada entre a interligação de equipamentos com o mesmo tipo de interface.
Proporcionando maior qualidade e segurança nas conexões de emendas dos cabos a serem utilizados.
As Réguas de Passagem DID, foram desenvolvidas para atender as exigências de conexões na comunicação de dados e telefonia, que utilizam cabeamento com malha coaxial para transmissão e recepções de sinais digitais e analógicos.
Cada modelo é composto pelo número de posições da régua.
Para cada posição da régua, equivalem a duas conexões de emenda, que são disponibilizados através de dois conectores coaxiais, identificados no painel frontal como canais TX e RX. Isolação através de painel de fibra de vidro, com espessura adequada para fixação de porcas dos conectores de emenda. Possibilitando maior rigidez ao painel conforme as quantidade de conectores.
O modo de isolamento das conexões com painel de fibra, evita possíveis atenuações em serie das demais posições conectadas a régua de passagem DID.
De acordo com as diversas configurações de conexões disponíveis, estes equipamentos podem ser utilizados como um acoplador de cabo extensor ou como um acoplador que transforma um conector de tipo macho em fêmea ou vice-versa.
Este painel é destinado a equipar bastidores padrão 19” para a distribuição de cabos coaxiais em sistemas de telecomunicações.
Construído em mecânica horizontal 19”, é compatível com o padrão EIA – 310 - D, de modo a tornar possível a sua instalação em bastidores padrão 19”.
Medidas: Altura Útil: 1U / Altura: 4,45mm / Largura: 533mm / Prof.: 100mm
O equipamento foi dimensionado para acomodar cabos coaxiais com diâmetro máximo de 5 mm e com uma capacidade total de até 12 posições TX / RX (24 cabos).
A placa que suporta os conectores é confeccionada em Laminado de PVC, o que garante perfeito isolamento em altas frequências de operação.
O painel é fornecido com parafusos M5 x 12, cabeça Philips, arruelas de nylon e porcas gaiolas.
